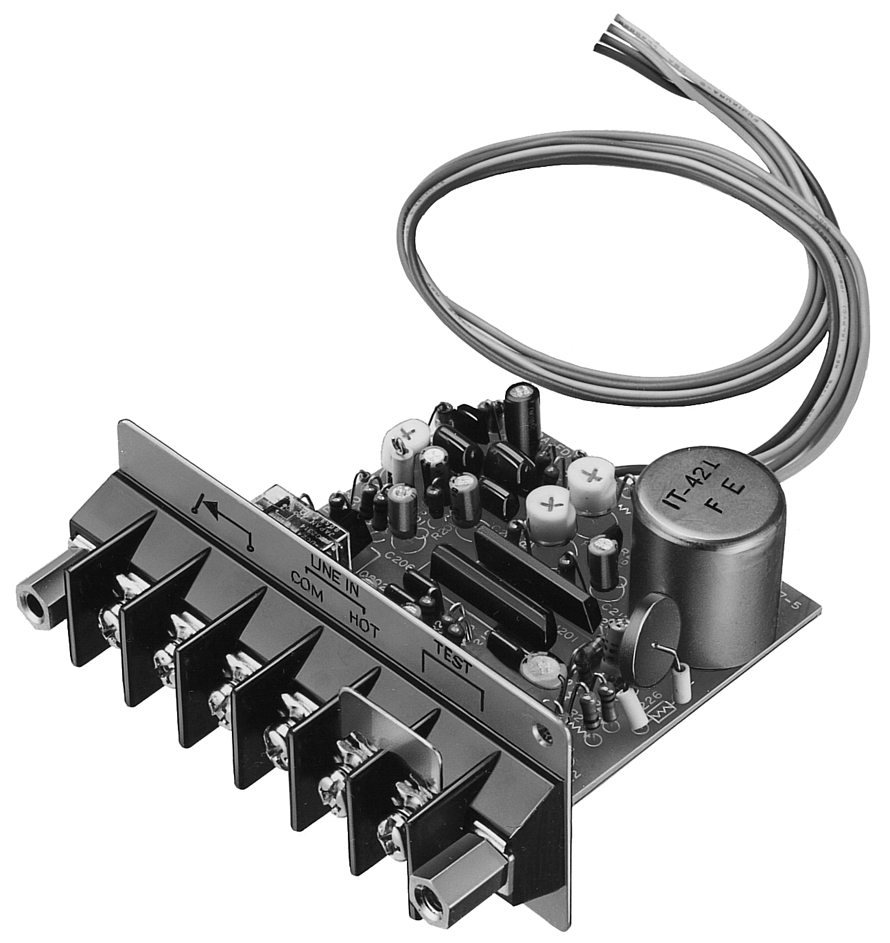

Модуль детекции ошибок
Модуль детекции ошибок микшерного усилителя мощности проверяет условия работы усилителя и отключение проводов динамиков, выдавая синусоидальный сигнал 20кГц с уровнем выхода 2В ( на линию 100В).
Синусоидальный сигнал с частотой 20кГц (2В) смешивается с другими сигналами на выходе усилителя, поступающими в цепь детекции через провода динамиков, и цепь детекции выделяет только синусоидальную волну 20кГц через фильтр для обнаружения неисправностей.
В случае обнаружения неисправности гаснет зеленый индикатор питания, кроме того, имеется возможность обнаружить неисправность на другом оборудовании с помощью размыкающего контакта на клеммной колодке.
Например, при наличии неисправности в усилителе останавливается работа цепи детекции, также как и передача синусоидального сигнала 20кГц (2В) на выход. Это приводит к выключению лампы индикации питания и замыканию контактов реле. Также в случае отсоединения проводов динамиков вследствие прекращения передачи синусоидального сигнала 20кГц (2В) с выхода усилителя в цепь детекции, цепь детекции прекращает работу, позволяя распознать неисправность.
